Endüstriyel Gaz Algılama · Hassas Analog · Gömülü Sistemler

İki telli ölçüm için üç kartlı akıllı mimari.

Hythane Technologies için geliştirdiğimiz 2 telli, loop-powered 4–20 mA gaz dedektörü elektroniğinde; düşük güçlü verici, hassas elektrokimyasal sensör AFE'si ve kullanıcı ön paneli birlikte tasarlandı.

Mimariyi inceleyin

Hythane Technologies4–20 mA / 2 telliSTM32 · Analog AFE

DROBUST 2 telli 4–20 mA transmitter PCB'sinin EasyEDA üç boyutlu görünümü

Elektrokimyasal gaz sensörünün analog AFE PCB tasarımı

● MÜŞTERİ TESTLERİ BAŞARILI

2 telliLoop-powered yapı

4–20 mAEndüstriyel analog çıkış

TX + AFEAyrılmış elektronik kartlar

STM32Düşük güçlü kontrol

01 / Proje hedefi

Az enerjiyle çalışan bir gaz algılama mimarisi.

Üç telli verici yaklaşımının gerçek iki telli 4–20 mA akım döngüsüne dönüştürülmesi hedeflendi. Sensör ölçümü, ekranda yerel gösterim, manyetik kumanda girişleri ve servis arayüzlerinin tek bir düşük güç bütçesine uygun tasarlanması gerekiyordu.

01 / GEREKSİNİM

İki telli çalışma

Besleme ve ölçüm bilgisinin aynı akım döngüsü üzerinden yönetildiği verici altyapısı.

02 / TASARIM

Ayrı analog ön uç

Elektrokimyasal sensörün düşük seviyeli akımını işleyen AFE'nin ana vericiden ayrılması.

03 / ENTEGRASYON

LCD ve servis arayüzü

Segment LCD, manyetik kullanıcı girişleri, SWD ve bakım amaçlı USB bağlantısının mimariye dahil edilmesi.

Hythane TechnologiesEndüstriyel gaz ölçümü için geliştirilen 2 telli verici ve sensör elektroniği çalışması.

02 / Sistem mimarisi

Verici, sensör ve kullanıcı paneli ayrı işlevlerde.

Sistem tasarımı, analog ölçüm ile akım döngüsü yönetimini modüler hale getiriyor. Bu yaklaşım servis, kalibrasyon ve farklı sensör seçenekleri üzerinde çalışmayı kolaylaştırmayı amaçlıyor.

MODÜL / 01

Main Transmitter (TX)

XTR117 tabanlı 4–20 mA döngü katı, giriş koruması, STM32L073, segment LCD sürüşü ve USB-C servis bağlantısı. Sensör kartı ile I²C üzerinden haberleşme.

MODÜL / 02

Sensor AFE + ADC

OPA333 tabanlı hassas analog ön uç, elektrokimyasal sensör için TIA ve potansiyostat kademeleri, DAC60501 ile ayarlanabilir sensör biası ve STM32L031 ölçüm birimi.

MODÜL / 03

Ön panel / FacePlate

OD-372 segment LCD bağlantısı, durum LED'i ve CAL, UP, DOWN manyetik kullanıcı girişleri. Yerel gösterim ve ayar yaklaşımı.

SENSÖR → AFE / I²C → TX / 4–20 mA LOOP

03 / Elektronik tasarım

İki ayrı PCB, tek bir ölçüm zinciri.

Paylaşılan görseller EasyEDA elektronik kart tasarımına aittir. Transmitter ve sensör AFE kartlarının hem perspektif hem üstten bileşen yerleşimlerini inceleyebilirsiniz.

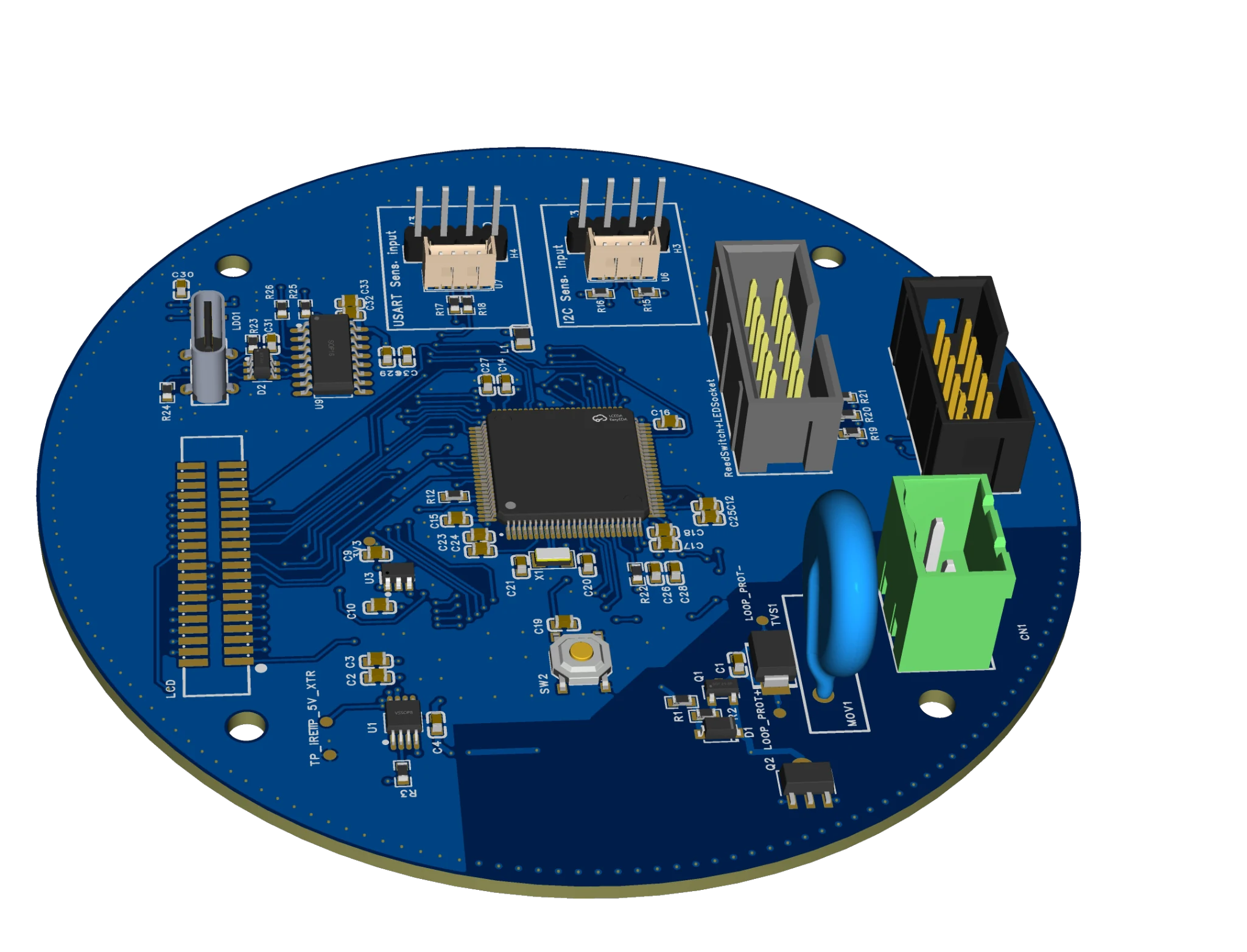

4–20 mA transmitter kartı EasyEDA 3D görünümü — TX / 4–20 mA verici kartı 3D PCB

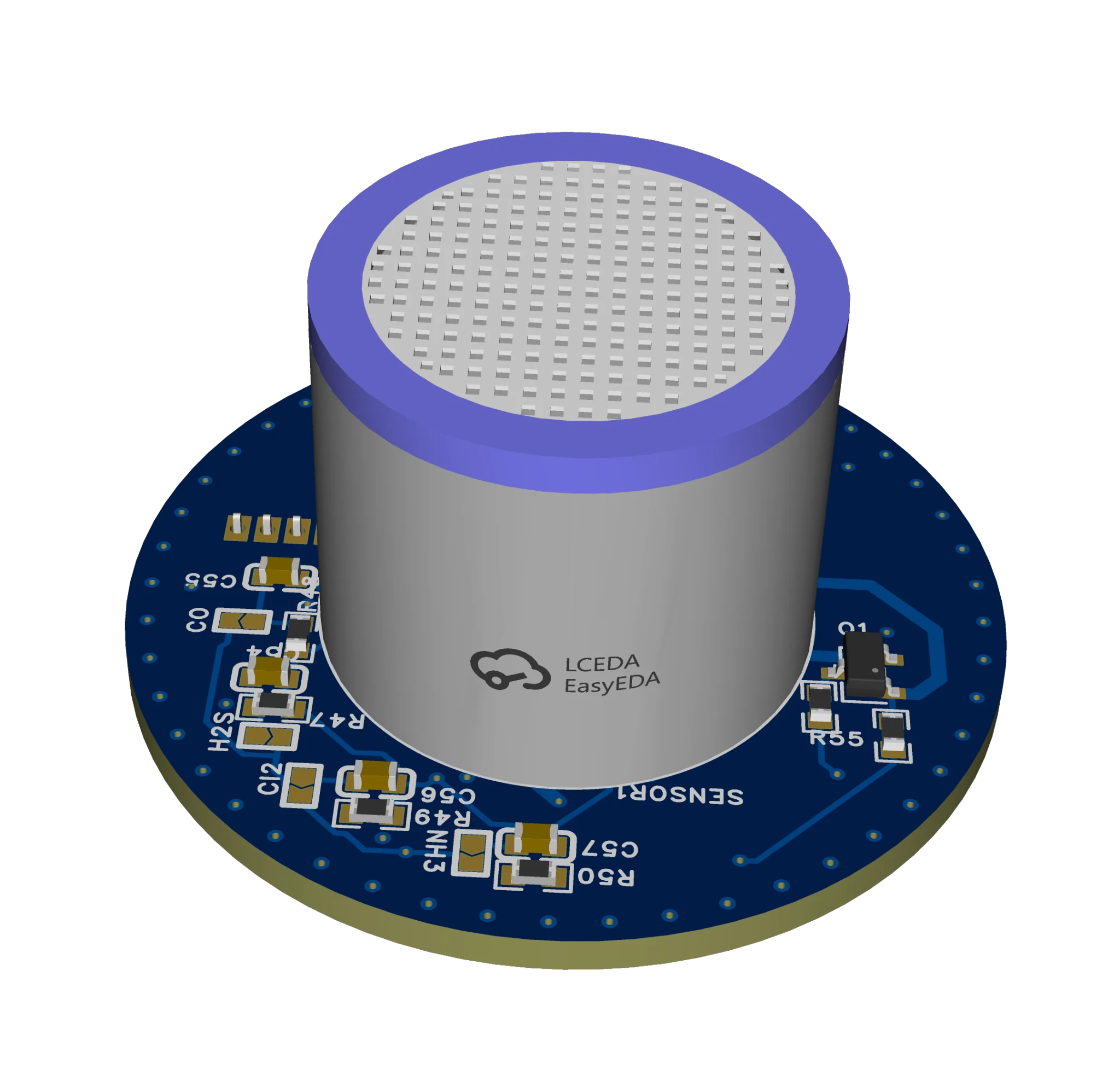

Gaz algılayıcı sensör AFE kartı EasyEDA 3D görünümü — Sensör / Analog AFE kartı 3D PCB

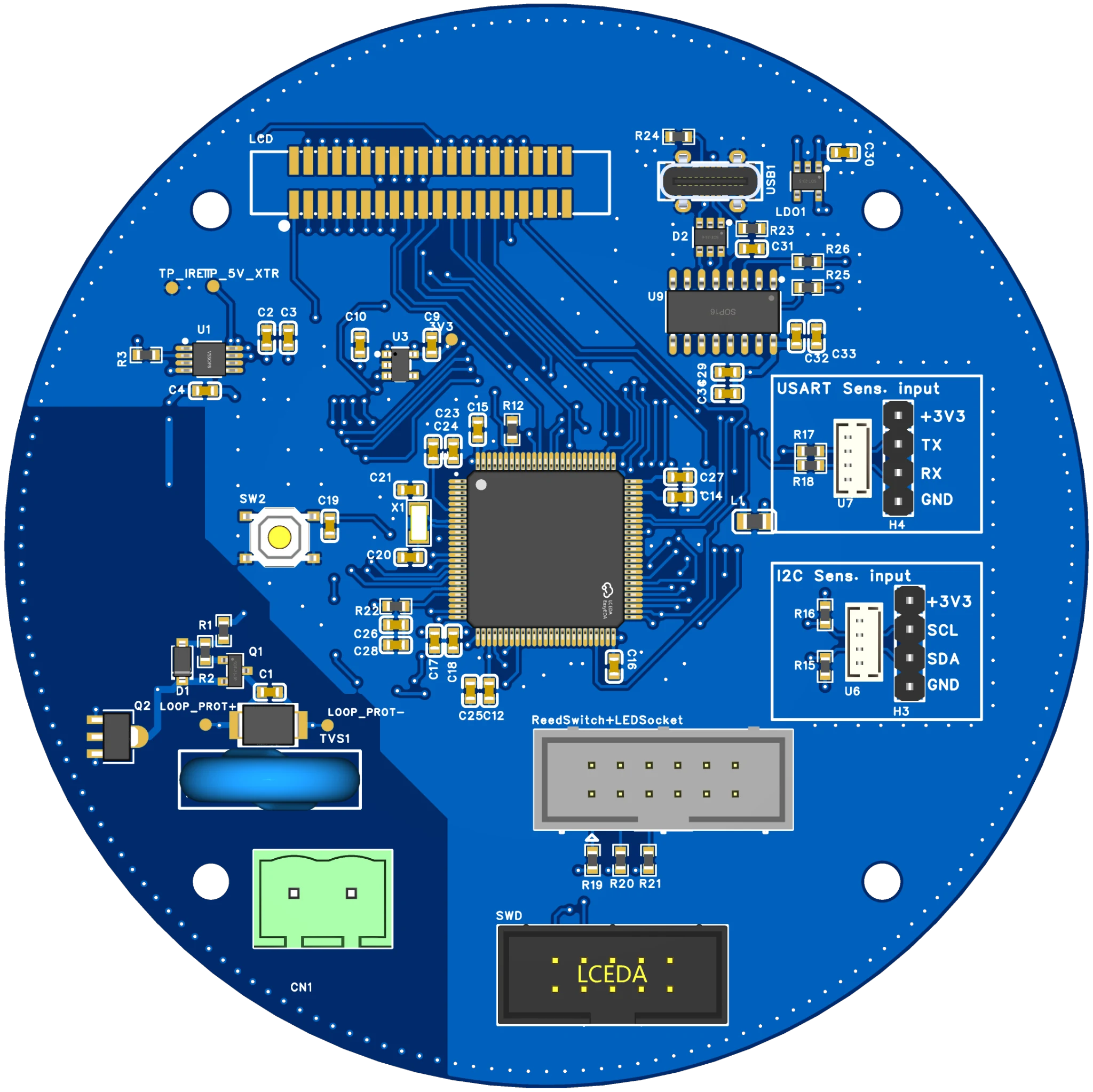

TX verici kartının üstten bileşen yerleşimi ve PCB yolları — TX kartı / üst görünüm PCB LAYOUT

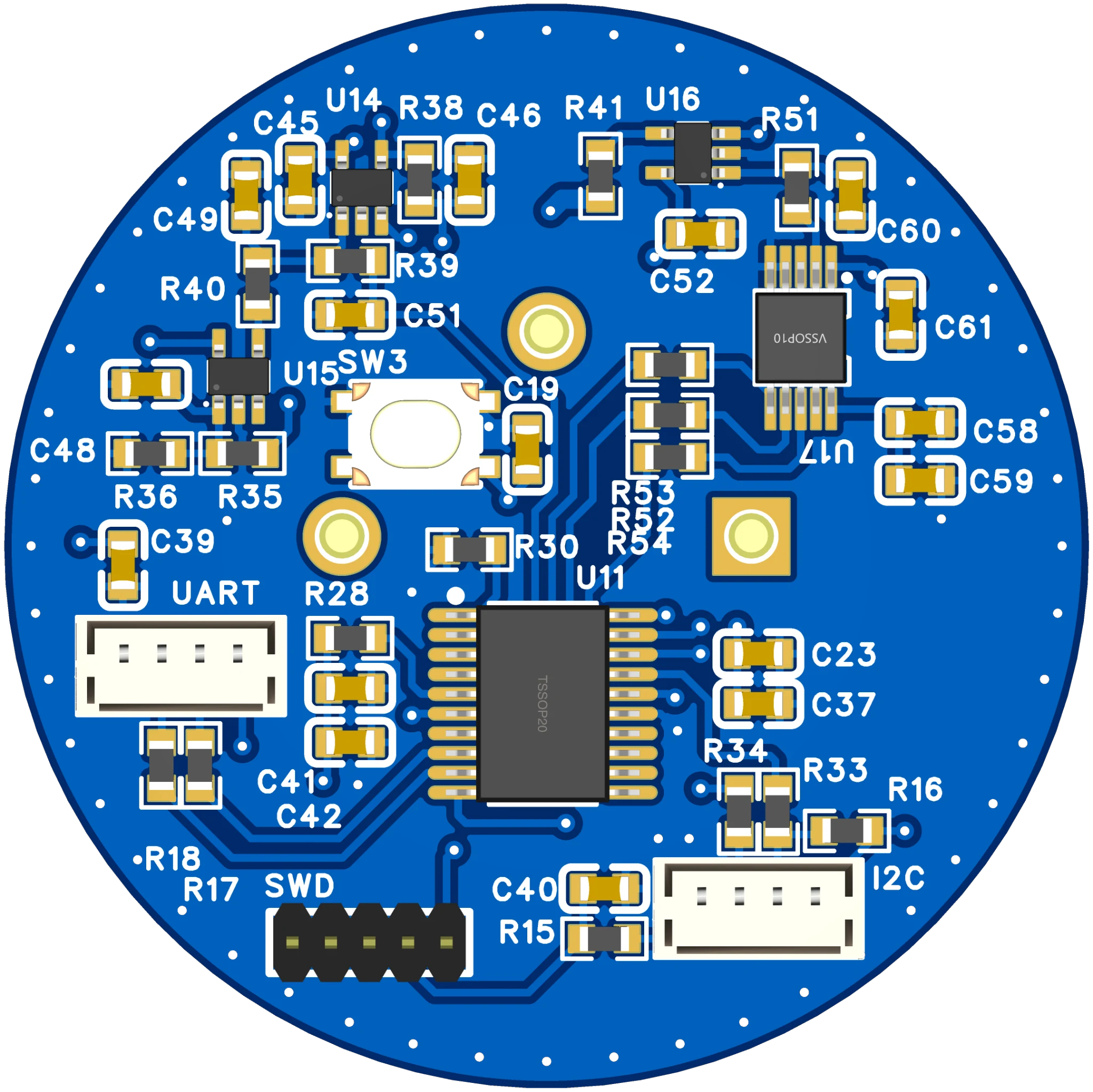

Sensör AFE kartının üstten bileşen yerleşimi ve PCB yolları — AFE kartı / üst görünüm PCB LAYOUT

2-Wire / Loop Powered4–20 mAXTR117STM32L073 / STM32L031OPA333DAC60501I²CSegment LCDUSB-C ServiceSWD

DROBUST 4–20 mA verici kartı PCB yerleşimi

04 / Proje sonucu

Tasarım tamamlandı, müşteri testleri başarılı.

Rev-A elektronik kart tasarımları şematik ve PCB incelemesi sonrasında oluşturuldu. REV-C teknik notları, normal loop-powered çalışma ve servis modunun güç bütçesi açısından ayrı değerlendirilmesini tanımlıyor.

Müşteri, geliştirilen kartlarla gerçekleştirdiği testlerin başarılı olduğunu bildirdi. Ayrıntılı test raporu ve ölçüm değerleri bu sayfada yayımlanmamıştır.

Proje durumu: tamamlandı · müşteri testleri başarılı olarak bildirildi

05 / PCB Görselleri

Detaylı kart görünümleri.

Verici ve sensör kartının tasarım render'ları. Görselleri tam boyutta açmak için üzerlerine tıklayın.

Görseller PCB CAD/3D tasarım çıktılarıdır; fiziksel kart fotoğrafı veya tamamlanmış saha kurulumu olarak sunulmamaktadır. Çalışma halen donanım doğrulama öncesi aşamadadır.
