Mevcut test cihazına yeni bir mühendislik altyapısı.
Çekme dayanımı, uzama ve elastisite modülü ölçümlerini iyileştirmek için endüstriyel test cihazının elektronik ölçüm ve kontrol sistemlerini modernize ettik.
Bir test cihazını yeniden güvenilir ölçüme hazırlamak.
Elsan'ın emaye bobin teli üretim tesisindeki kalite kontrol cihazı, çekme, uzama ve Young modülü değerlerini istenen şekilde ölçemiyordu.
01 / İHTİYAÇ
Ölçümlerin iyileştirilmesi
Mevcut cihazın ölçüm algoritmasının ve elde edilen çekme, uzama, elastisite modülü sonuçlarının yeniden ele alınması gerekiyordu.
02 / ÇÖZÜM
Kontrol ve ölçümü yeniledik
PLC ve bilgisayar işlevlerini SBC üzerinde birleştirdik; hassas ADC devresi, servo kontrol entegrasyonu ve yeni test yazılımı geliştirdik.
03 / SONUÇ
Teslim edilen sistem
Revize edilen cihaz üretim tesisinin kalite kontrol bölümünde kullanılmaya başlandı. Paylaşılan proje bilgilerine göre yaklaşık 11 aydır 7/24 kullanımda.
02 / Nasıl çözdük?
Makineyi koruduk, ölçüm ve kontrol altyapısını yeniledik.

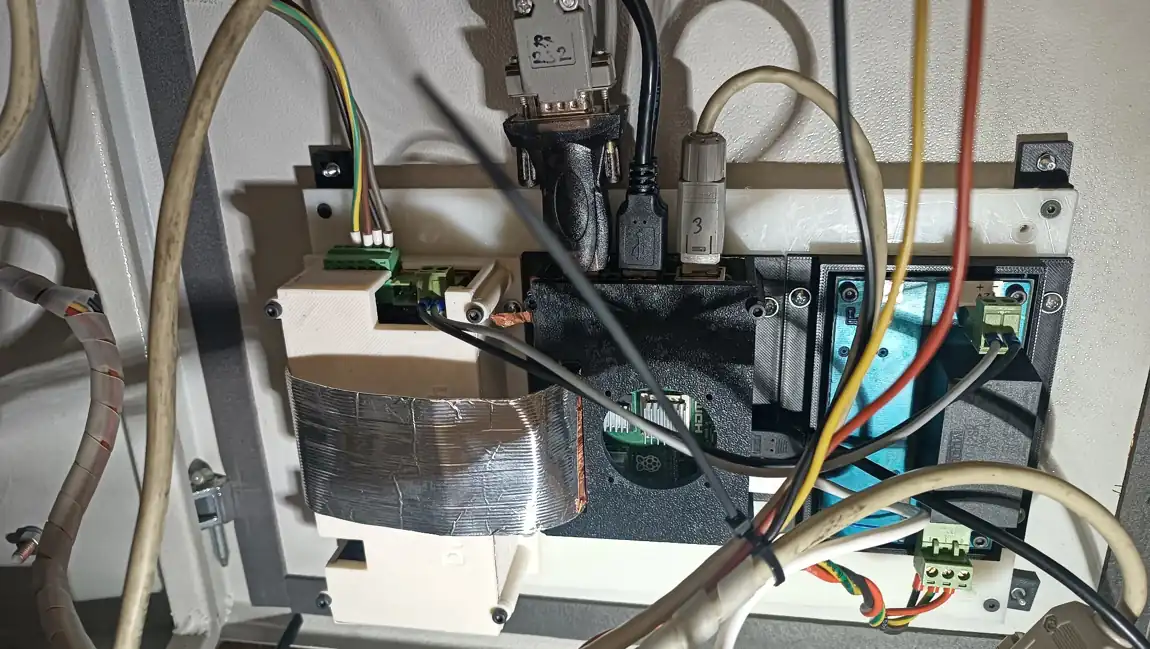

Mevcut mekanik şase, servo motor, sürücü ve yük hücresi korundu. Kontrolü Linux tabanlı SBC'ye aktardık. Kuvvet için hassas ADC; uzama için motor enkoderi kullanıldı. Şase esnemesinden kaynaklanan ölçüm etkisi deneylerle belirlenerek algoritmaya dâhil edildi.
◎
Hassas kuvvet ölçümü

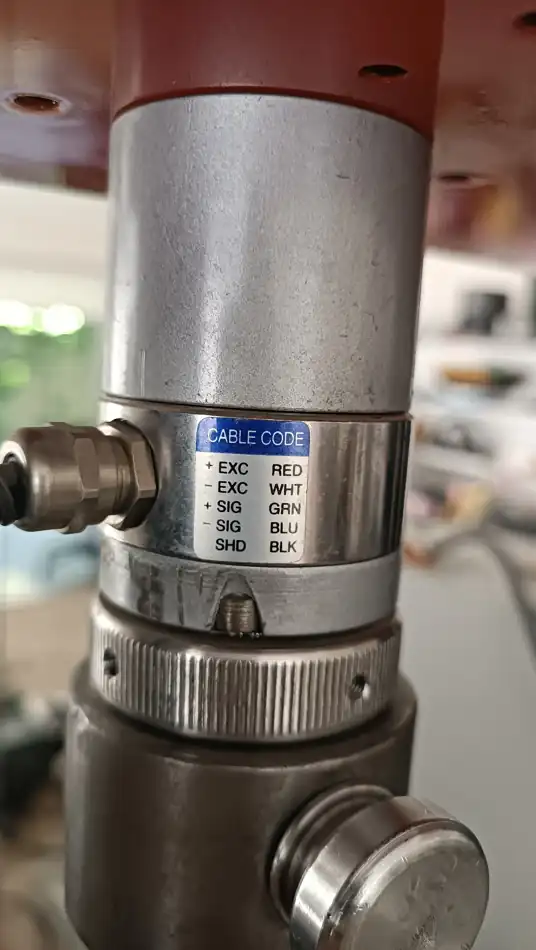

Yük hücresi verileri özel ADC devresi ve endüstriyel ortam için EMI filtrelemesiyle işlendi.
↔
Kontrollü uzama testi
Servo motor ve enkoder üzerinden numunenin uzama bilgisi izlenerek test sekansı yönetildi.
▦
Tek platformda yazılım

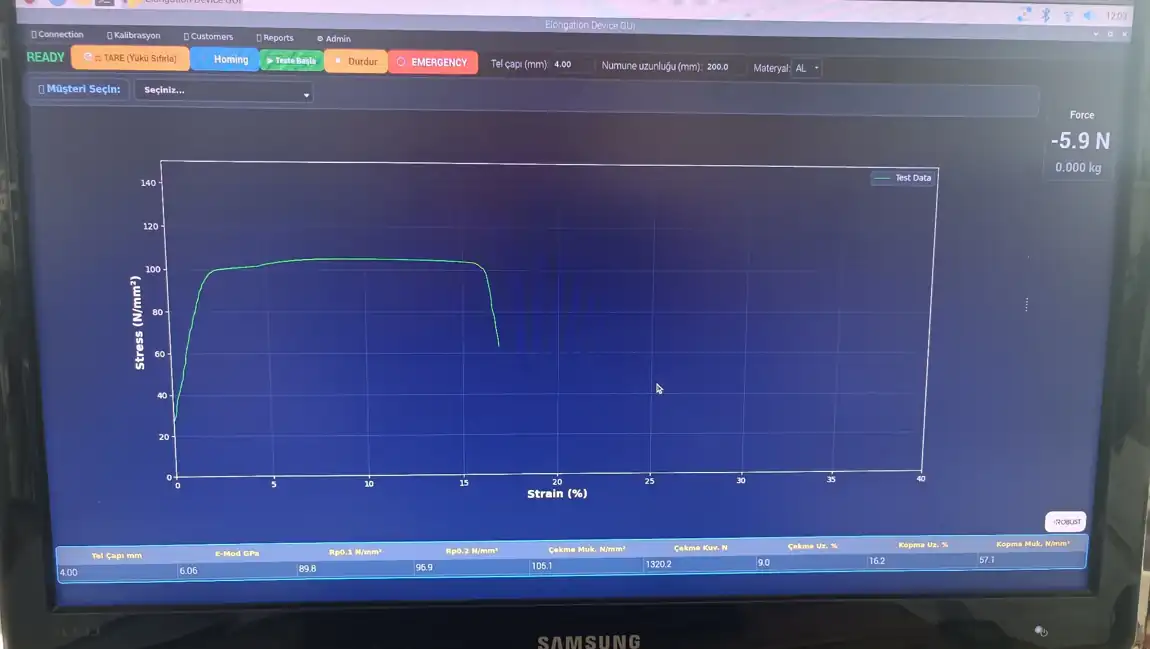

Linux / Python arayüzü ölçüm grafikleri, test kontrolü ve tarih, saat, numune ve müşteri bazlı kayıtları bir araya getirdi.
03 / Mühendislik kapsamı
Elektronik, otomasyon ve yazılımı aynı projede birleştirdik.
Mevcut test cihazının fiziksel mekanizmasını koruyarak ölçüm elektroniği ve sistem yazılımını güncelledik.
Kontrol sistemi SBC / CONTROLTest yazılımı PYTHON / DATA
Projeye özel PCB tasarımı

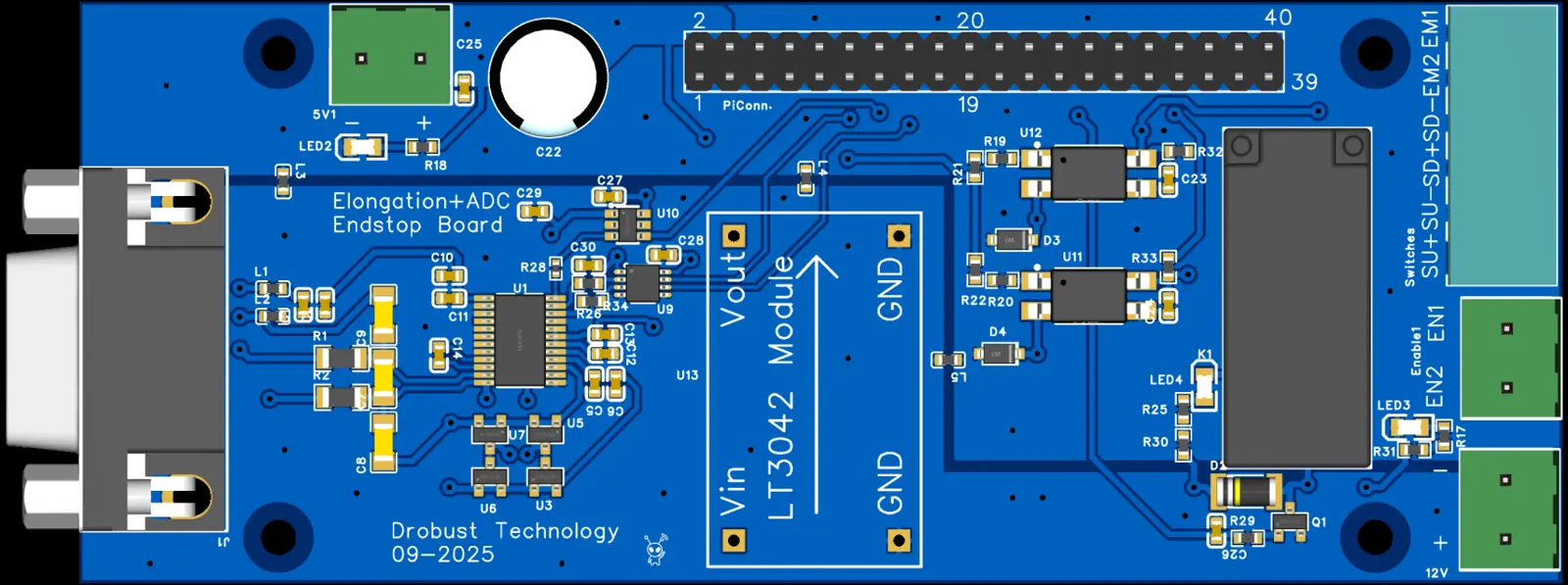

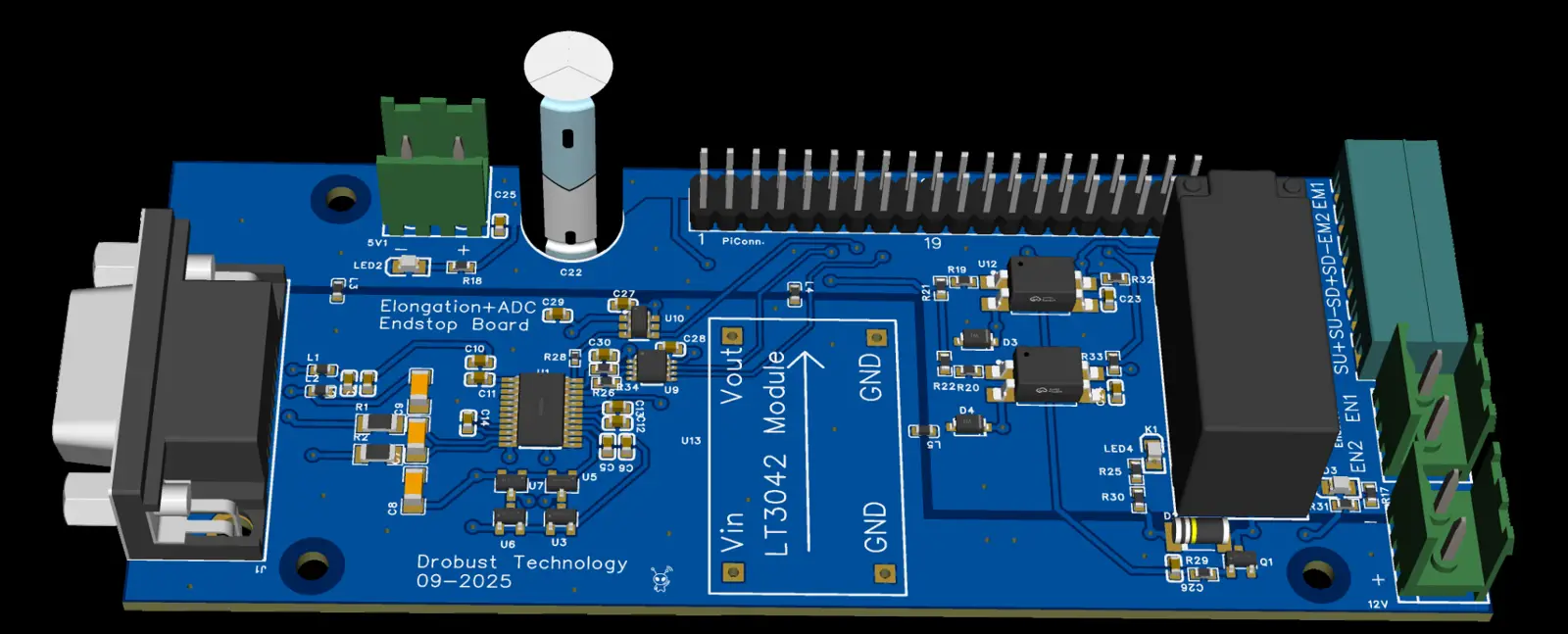

Çekme ve uzama test sistemi için geliştirilen Elongation + ADC Endstop kartının EasyEDA 3D ve üstten PCB görünümleri.
PCB 3D görünüm EASYEDA / 3DPCB üst görünüm EASYEDA / PCB
Raspberry Pi / SBCLinuxPythonHassas ADCLoad CellEncoderModbusEMI FiltrelemeServo Kontrol
04 / Sonuç
Mevcut donanım, geliştirilmiş ölçüm yeteneği.
Müşterinin mevcut makinesi yeni elektronik ölçüm altyapısı ve kullanıcı arayüzüyle revize edilerek teslim edildi. Test sonuçları grafiksel olarak görüntüleniyor ve cihaz üzerinde kayıt altına alınıyor.
Cihaz Elsan'ın emaye bobin teli üretim tesisindeki kalite kontrol çalışmalarında kullanılıyor.
Müşteri tarafından paylaşılan bilgiye göre yaklaşık 11 aydır 7/24 kullanımda.
Bu sayfada belirtilmeyen ölçüm toleransı, sertifikasyon veya performans kazanımı değerleri hakkında ek bir iddiada bulunulmuyor.
05 / Proje galerisi
Revizyonun içinden gerçek görüntüler.

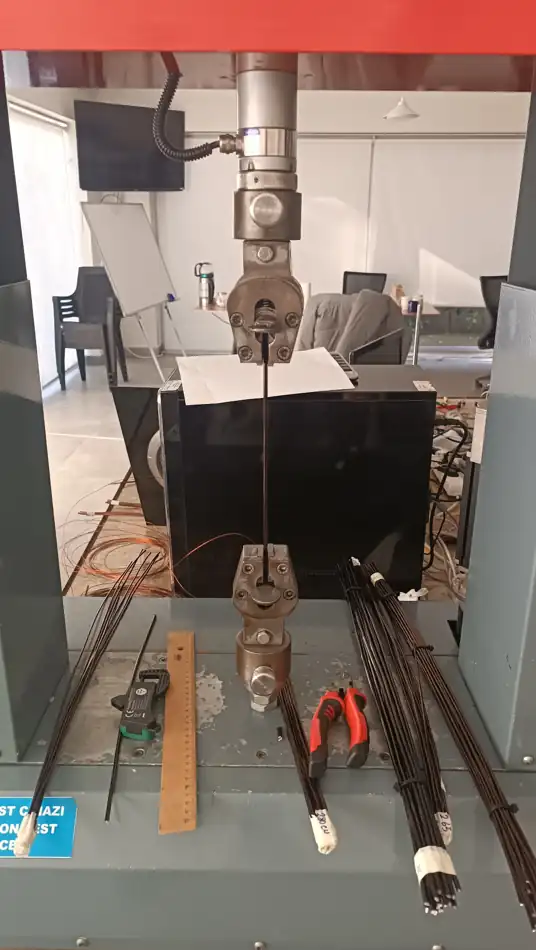

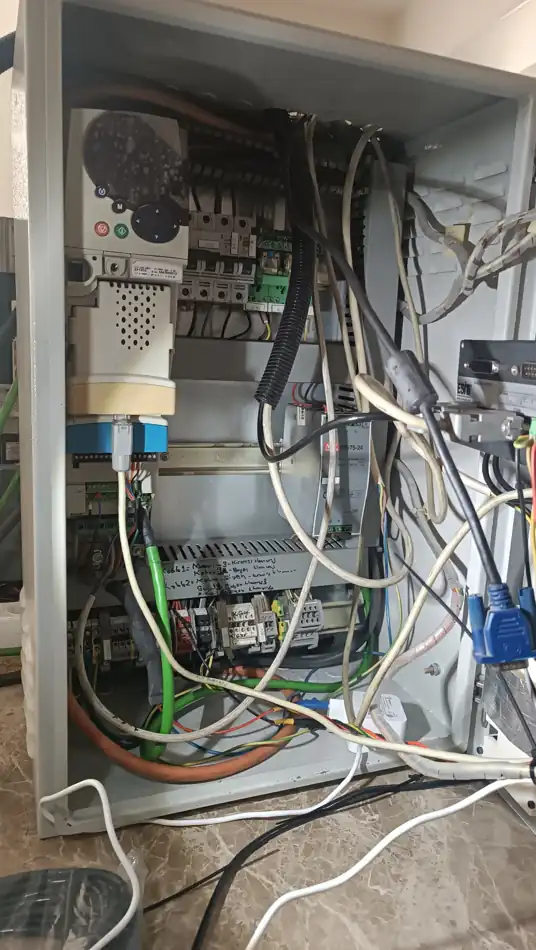

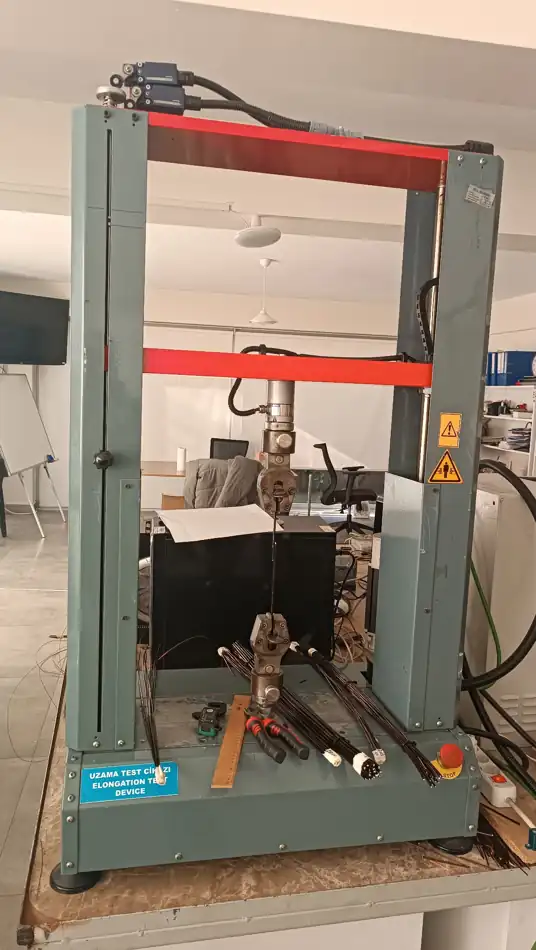

Mekanik test düzeneği, kontrol panosu, ölçüm bileşenleri ve geliştirilen yazılım arayüzü.
Proje müşterisi: Elsan Elektrik Gereçleri Sanayi ve Ticaret A.Ş.Emaye bobin teli üretim tesisinde kullanılan çekme dayanımı ve uzama testi cihazının revizyonu.
